骨架分析

执行摘要

在这篇博文中，我们展示了如何使用 Dask 修改骨架网络分析，使其在内存受限的环境下工作（例如：在你的笔记本电脑上）。这使得它更容易访问：可以在小型笔记本电脑上运行，而无需访问超级计算集群。示例代码也在此提供。

目录

• 骨架结构无处不在
• 科学问题
• 计算问题
• 我们的方法
• 结果
• 局限性
• 遇到的问题
• 我们如何解决它们
  • 问题 1：scikit-image 的 skeletonize 函数由于内存不足而崩溃
  • 问题 2：Dask 数组块产生不规则或非均匀输出
  • 问题 3：抓取带有重叠部分的图像块
  • 问题 4：使用 skan 计算摘要统计
• 下一步是什么
• 你能如何提供帮助

骨架结构无处不在

许多生物结构具有骨架或网络状的形状。我们在各种地方都能看到它们，包括

• 血管分支
• 气道分支
• 大脑中的神经元网络
• 植物的根结构
• 叶脉
• ……以及更多

分析这些骨架的结构可以为我们提供关于该系统生物学的重要信息。

科学问题

对于这篇博文，我们将研究肺内的血管。这些数据由 Marcus Kitchen、Andrew Stainsby 及其协作团队与我们共享。

这个研究小组专注于肺部发育。我们想比较健康肺部的血管与疝气模型肺部的血管。在疝气模型中，肺部发育不全，受到挤压，且体积更小。

计算问题

这些图像体大约是 1000x1000x1000 像素。这看起来不大，但考虑到处理分析所需的高内存消耗，在笔记本电脑上运行时会崩溃。

如果你内存不足，有两种可能的方法

1. 获取更多内存。在更大的计算机上运行，或将其转移到超级计算集群。这样做的好处是你无需重写代码，但这确实需要访问更强大的计算机硬件。

2. 管理你现有的内存。Dask 在这方面表现出色。如果我们使用 Dask 并对数组进行合理的分块，我们可以有效地管理内存，从而不会达到内存上限并崩溃。这样做的好处是你无需购买更多计算机硬件，但这确实需要重写一些代码。

我们的方法

我们采取了第二种方法，使用 Dask，以便在内存受限的小型笔记本电脑上运行分析而不会崩溃。这使得它对更多人来说更容易访问。

所有图像预处理步骤将使用 dask-image 以及 scikit-image 的 skeletonize 函数完成。

我们使用 skan 作为我们分析管道的骨干。skan 是一个用于骨架图像分析的库。给定一个骨架图像，它可以描述分支的统计信息。为了提高速度，该库使用 numba 进行了加速（如果你好奇，可以在这次演讲及其相关笔记本中了解更多）。

此处提供了一个包含骨架分析完整细节的示例笔记本。你可以继续阅读以了解其亮点。

结果

健康肺和疝气肺血管分支的统计数据显示两者之间存在明显差异。

最显著的是血管分支数量的差异。疝气肺的血管分支数量不到健康肺的 40%。

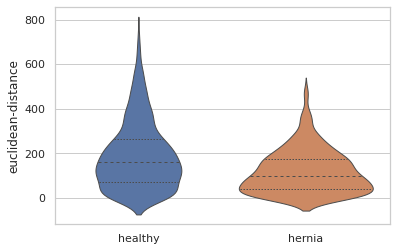

血管尺寸也存在定量差异。这里是一个小提琴图，显示了每个血管分支起点和终点之间距离的分布。我们可以看到，总体而言，疝气肺中的血管分支起点和终点距离更近。这与我们预期的结果一致，因为健康肺比疝气模型中的肺发育更充分，而且疝气将该肺压缩到了更小的整体空间。

编辑：这篇博文之前将欧几里得距离小提琴图描述为测量血管厚度。这是不正确的，并且在发布前的评审过程中没有发现此错误。此博文已更新，正确描述了 euclidean-distance 测量是分支起点和终点之间的距离，就像在这两点之间拉紧一条线一样。另一种测量 branch-length 描述了包括所有弯曲曲折在内的总分支长度。

局限性

我们依赖一个重要假设：一旦骨架化，减少的非零像素数据将能够放入内存。虽然对于这种大小的数据集（裁剪后的兔子肺数据集大约是 1000 x 1000 x 1000 像素）来说，这是成立的，但对于更大的数据可能不成立。

在我们的原型工作流程中，Dask 计算也在几个点被触发。理想情况下，所有计算都应延迟到最后阶段。

遇到的问题

这个项目最初打算是一个快速简单的项目。真是flag!

我本来想做的是将图像数据放入 Dask 数组，然后使用 map_overlap 函数进行图像滤波、阈值处理、骨架化和骨架分析。但我很快发现，虽然图像滤波、阈值处理和骨架化工作得很好，但骨架分析步骤存在一些问题

• Dask 的 map_overlap 函数不能很好地处理来自不同图像块的不规则或非均匀形状的结果，并且……

• skan 库中的内部函数编写方式与分布式计算不兼容。

我们如何解决它们

问题 1：scikit-image 的 skeletonize 函数由于内存不足而崩溃

由 scikit-image 提供的 skeletonize 函数非常占用内存，并在 16GB RAM 的笔记本电脑上崩溃。

我们通过以下方法解决了这个问题

• 使用 dask-image imread 将图像数据放入 Dask 数组中，
• 对 Dask 数组进行重新分块。我们需要将分块形状从 2D 切片更改为小的立方体体积，以便下一步计算更高效。我们可以选择分块的总体大小，使其能够保持在 skeletonize 所需的内存阈值以下。
• 最后，我们使用 map_overlap 函数在 Dask 数组块上运行 skeletonize 函数。通过限制数组块的大小，我们保持在内存阈值以下！

问题 2：Dask 数组块产生不规则或非均匀输出

骨架分析函数将为每个图像块返回长度不规则或非均匀的结果。这并不奇怪，因为不同的块在我们的骨架形状中会有不同数量的非零像素。

在使用 Dask 数组时，有两个非常常用的函数：map_blocks 和 map_overlap。当我们尝试使用 map_blocks 与 map_overlap 处理具有不规则输出的函数时，会发生以下情况。

import dask.array as da
import numpy as np

x = da.ones((100, 10), chunks=(10, 10))

def foo(a):  # our dummy analysis function
    random_length = np.random.randint(1, 7)
    return np.arange(random_length)

使用 map_blocks 时，一切正常

result = da.map_blocks(foo, x, drop_axis=1)
result.compute()  # this works well

但是如果我们函数 foo 需要一些重叠才能正确工作，那么就会遇到问题

result = da.map_overlap(foo, x, depth=1, drop_axis=1)
result.compute()  # incorrect results

在这里，在结果被连接之前，foo 的第一个和最后一个元素被截掉了，这不是我们想要的！设置关键字参数 trim=False 有助于避免这个问题，但那样我们就会得到一个错误

result = da.map_overlap(foo, x, depth=1, trim=False, drop_axis=1)
result.compute()  # ValueError

不幸的是，对于我们来说，在数组块中保留 1 像素的重叠非常重要，这样我们才能判断骨架分支是结束了还是延续到了下一个块。

map_overlap 结果连接回来的方式有些复杂，因此与其深入研究，更直接的解决方案是使用 Dask delayed。 Chris Roat 提供了一个很好的例子，展示了我们如何在列表推导式中使用 Dask delayed，然后用 Dask 进行连接（原始讨论链接）。

import numpy as np
import pandas as pd

import dask
import dask.array as da
import dask.dataframe as dd

x = da.ones((20, 10), chunks=(10, 10))

@dask.delayed
def foo(a):
    size = np.random.randint(1,10)  # Make each dataframe a different size
    return pd.DataFrame({'x': np.arange(size),
                         'y': np.arange(10, 10+size)})

meta = dd.utils.make_meta([('x', np.int64), ('y', np.int64)])
blocks = x.to_delayed().ravel()  # no overlap
results = [dd.from_delayed(foo(b), meta=meta) for b in blocks]
ddf = dd.concat(results)
ddf.compute()

警告：将 meta 关键字参数传递给 from_delayed 函数非常重要。否则，效率会非常低下！

如果未提供 meta 关键字参数，Dask 将尝试自行确定其值。通常这可能是好事，但在列表推导式中，这意味着这些任务在主计算开始之前就会缓慢地按顺序计算，效率极低。由于我们提前知道分析函数会返回什么样的结果（我们只是不知道每组结果的长度），因此可以使用 utils.make_meta 函数来帮助我们。

问题 3：抓取带有重叠部分的图像块

现在我们使用 Dask delayed 来组合我们的骨架分析结果，我们需要自己处理数组块的重叠部分。

我们将通过修改 Dask 的 dask.array.core.slices_from_chunks 函数来实现这一点，使其能够处理重叠。在 Dask 数组的边界需要进行一些特殊处理，以便我们不会尝试切片超出数组边缘。

代码如下所示（gist）

from itertools import product
from dask.array.slicing import cached_cumsum

def slices_from_chunks_overlap(chunks, array_shape, depth=1):
    cumdims = [cached_cumsum(bds, initial_zero=True) for bds in chunks]

    slices = []
    for starts, shapes in zip(cumdims, chunks):
        inner_slices = []
        for s, dim, maxshape in zip(starts, shapes, array_shape):
            slice_start = s
            slice_stop = s + dim
            if slice_start > 0:
                slice_start -= depth
            if slice_stop >= maxshape:
                slice_stop += depth
            inner_slices.append(slice(slice_start, slice_stop))
        slices.append(inner_slices)

    return list(product(*slices))

现在我们可以切取一个图像块并增加一个额外的重叠像素，我们只需要一种方法对数组中的所有块执行此操作。借鉴此处的块迭代，我们创建了一个类似的迭代器。

block_iter = zip(
    np.ndindex(*image.numblocks),
    map(functools.partial(operator.getitem, image),
        slices_from_chunks_overlap(image.chunks, image.shape, depth=1))
)

meta = dd.utils.make_meta([('row', np.int64), ('col', np.int64), ('data', np.float64)])
intermediate_results = [dd.from_delayed(skeleton_graph_func(block), meta=meta) for _, block in block_iter]
results = dd.concat(intermediate_results)
results = results.drop_duplicates()  # we need to drop duplicates because it counts pixels in the overlapping region twice

有了这些结果，我们就能创建稀疏骨架图了。

问题 4：使用 skan 计算摘要统计

骨架分支统计可以使用 skan summarize 函数计算。这里的问题是该函数需要一个 Skeleton 对象实例，但是初始化 Skeleton 对象会调用与分布式分析不兼容的方法。

我们将通过以下方法解决这个问题：首先使用一个微小的虚拟数据集初始化一个 Skeleton 对象实例，然后用我们的真实结果覆盖骨架对象的属性。这是一个权宜之计，但它能让我们达到目标：为我们的大数据集计算摘要分支统计。

首先，我们使用虚拟数据创建一个 Skeleton 对象实例

from skan._testdata import skeleton0

skeleton_object = Skeleton(skeleton0)  # initialize with dummy data

然后我们用之前计算的结果覆盖属性

skeleton_object.skeleton_image = ...
skeleton_object.graph = ...
skeleton_object.coordinates
skeleton_object.degrees = ...
skeleton_object.distances = ...
...

最后，我们可以计算摘要分支统计

from skan import summarize

statistics = summarize(skel_obj)
statistics.head()

statistics.describe()

成功！

我们已经使用 Dask 实现了分布式骨架分析。您可以在此处查看包含骨架分析完整细节的示例笔记本。

下一步是什么？

一个好的下一步是修改 skan 库代码，使其直接支持分布式骨架分析。

你能如何提供帮助

如果你想参与进来，有几个选择

1. 尝试在你自己的数据上进行类似的分析。包含完整示例代码的笔记本在此提供。你可以在 Dask slack 或 twitter 上分享或提问。
2. 帮助为 skan 添加分布式骨架分析支持。请前往 skan issues 页面，如果你想加入，请留言。
